HIGH-PRESSURE STAINLESS STEEL HOSE ASSEMBLIES
Flexibel onder druk.
RVS flexibele metaalslangen voor flushing, cooling
en industriële installaties. Compleet geleverd met de
juiste aansluitingen, testing en documentatie.
DN20 - DN300
elke loopmaat uit één hand
1x / 2x
Single & double braid
316 RVS
corrugated hose
25+ bar
large-diameter options*
WAAROM METAL HOSE
Flexibel waar het moet.
Sterk waar het telt.
De gegolfde RVS binnenslang zorgt voor beweging en flexibiliteit. De braid
vangt de krachten op zodra de slang onder druk komt te staan. Zo ontstaat
een robuuste verbinding zonder star leidingwerk.
Flexibele verbinding
Vangt kleine bewegingen,
uitlijnverschillen en trillingen op
tussen vaste installatiedelen.
Drukbestendig
Single of double braid
afhankelijk van diameter,
drukklasse en toepassing.
Complete assembly
Met aansluitingen, laswerk,
testing en projectdocumentatie
als één pakket.
TOEPASSINGEN
Gemaakt voor systemen waar
flow telt.
Van tijdelijke flushing set-up tot permanente flexibele verbinding.
De juiste uitvoering wordt bepaald door druk, medium, temperatuur,
beweging en aansluiting.
Data centers
Flushing en commissioning
van chilled-water en cooling
systems.
Industrial
cooling
Tijdelijke of permanente verbindingen in koelwater
circuits en proceskoeling.
High-flow flushing
Voor grote tijdelijke flows
tussen pompen, filters en leidingnetwerken.
Process &
pumps
Voor water, stoom, olie,
gassen en geselecteerde chemicaliën.
CONSTRUCTIE
Waarom double braided?
De braid is meer dan een beschermlaag. Hij is het drukdragende element dat voorkomt dat de corrugated hose ongewenst uitzet of verlengt.
Meer druk vraagt om meer controle.
Een tweede braidlaag kan de toegestane werkdruk substantieel verhogen. Welke uitvoering nodig is, hangt af van de complete assembly, niet alleen van de diameter.
- ✓ Hogere pressure capability
- ✓ Betere beheersing van axiale krachten
- ✓ Extra mechanische ondersteuning
- ✓ Geschikt voor intensief, herhaald gebruik

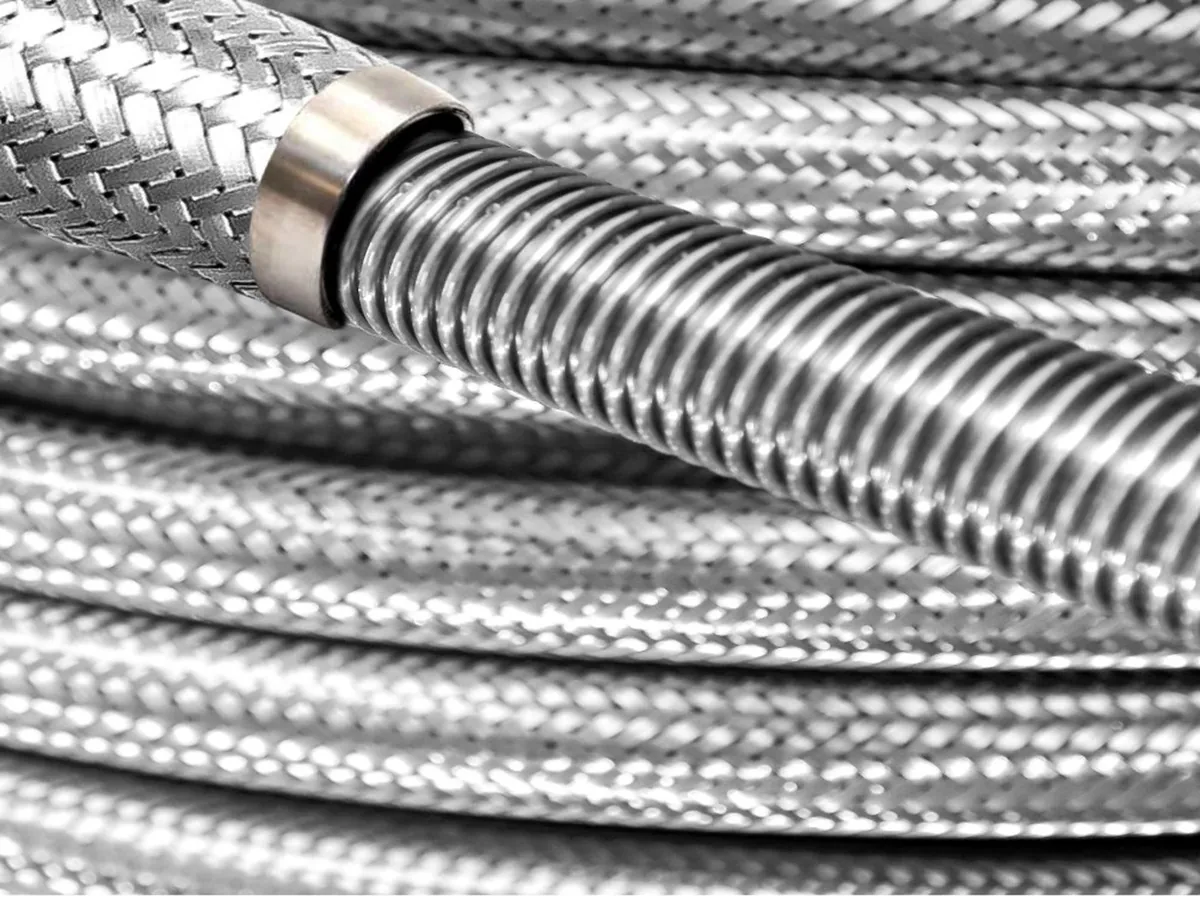

opbouw van de hose
316 / 316L corrugated inner hose
De hydroformed annular tube zorgt voor flexibiliteit en medium containment.
Stainless steel braid
Vangt axiale krachten op en stabiliseert de hose onder druk.
Second braid — indien nodig
Voor extra drukcapaciteit en mechanische ondersteuning.
End connections
Grooved, flanged, welded, threaded of volgens tekening.
TESTING & DOCUMENTATION
Zekerheid voordat de hose
de installatie in gaat.
Afhankelijk van het project leveren we de assembly
met de inspecties, testen en documentatie die nodig
zijn voor acceptatie.
EN 10204 3.1
Flushing en commissioning
van chilled-water en cooling
systems.
Pressure test
Tijdelijke of permanente verbindingen in koelwater
circuits en proceskoeling.
Inspection
Voor grote tijdelijke flows
tussen pompen, filters en leidingnetwerken.
Third party
Voor water, stoom, olie,
gassen en geselecteerde chemicaliën.
VAN AANVRAAG TOT LEVERING
Eén aanspreekpunt voor de complete hose.
EQvolve combineert technische selectie met sourcing, testing, documentatie en logistiek.
Handig voor één maatwerkassembly en nog belangrijker bij grotere projectvolumes.
01. SELECTIE
We beginnen bij je
toepassing
Diameter, werkdruk, temperatuur, medium, lengte, beweging en gewenste aansluiting.
02. PRODUCTIE
Assembly op
projectspecificatie
Hose construction, braid, end fittings en testing worden als één pakket afgestemd.
01. DELIVERY
Wereldwijd geleverd
Van één assembly tot containerized project supply, inclusief documentatie en logistieke coördinatie.

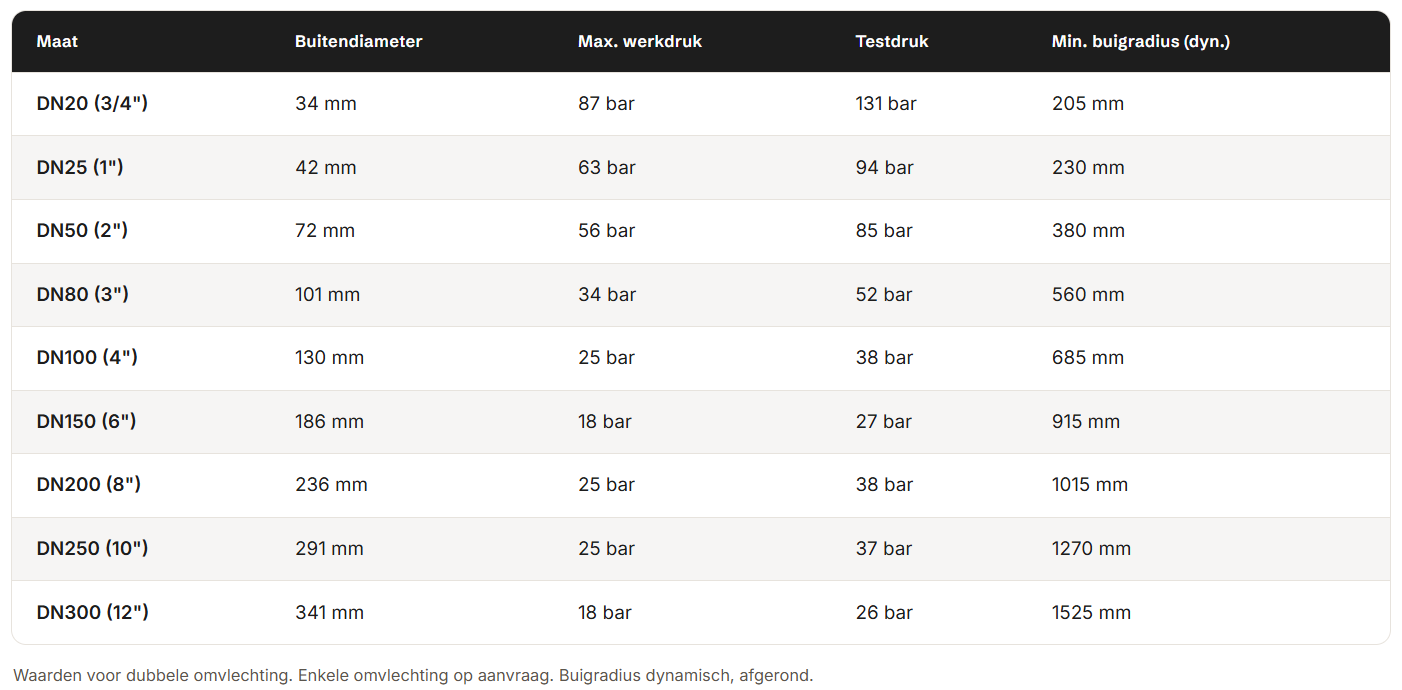

MATEN EN DRUK
Van DN20 tot DN300
TELL US THE APPLICATION
Welke hose past bij jouw
installatie?
Stuur ons diameter, werkdruk, temperatuur,
medium, lengte en gewenste aansluiting.
Wij komen terug met een technisch voorstel.
