De uitdaging

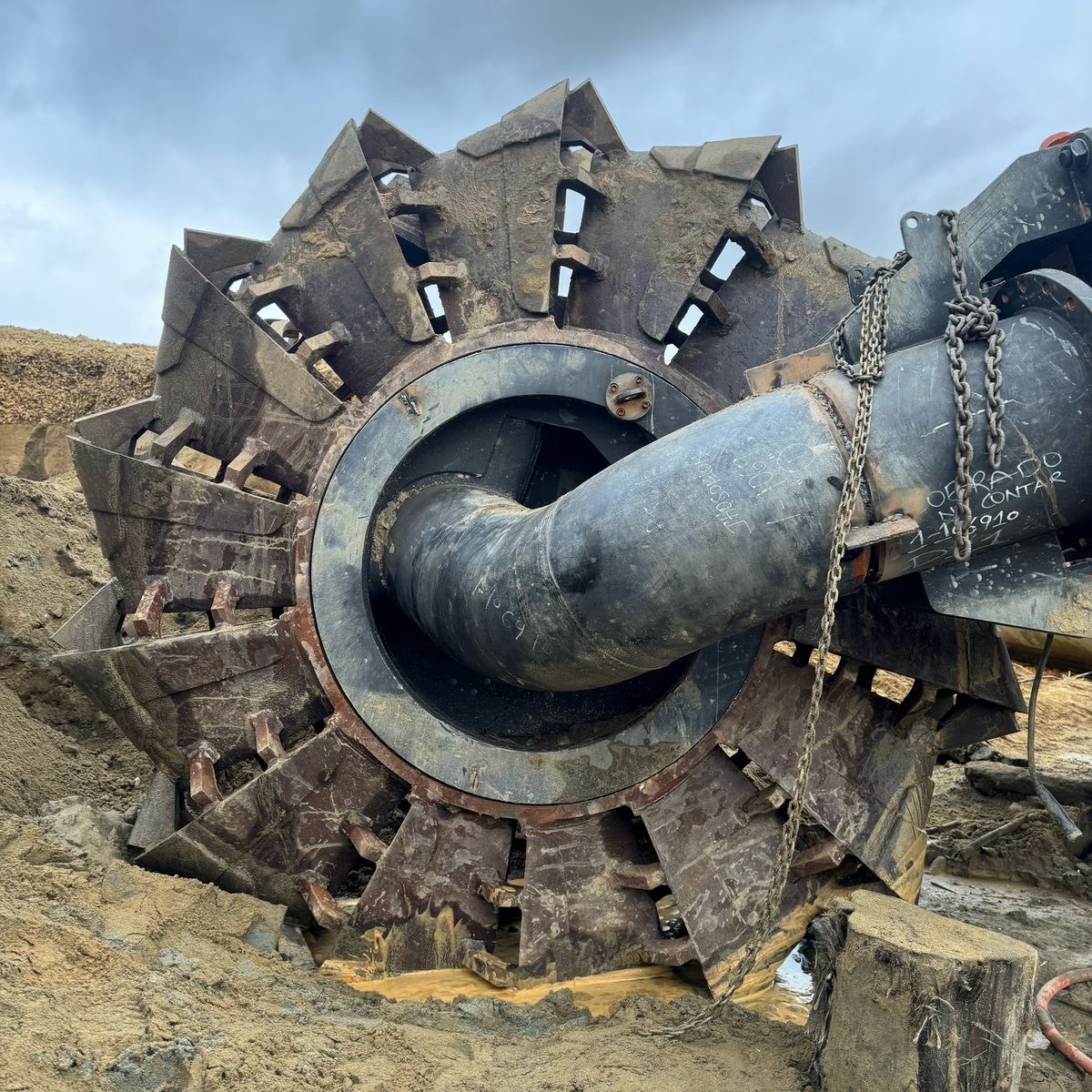

Een klant in Zuid-Amerika vroeg ons het bestaande ontwerp van een bucket wheel te verbeteren. Het oorspronkelijke ontwerp behaalde in de praktijk niet de gewenste productie-output en was onderhevig aan aanzienlijke slijtage. Het doel: een robuust en produceerbaar ontwerp, volledig compatibel met de bestaande ladder en het hydraulische systeem.

Onze aanpak

Na een eerste ontwerponderzoek, waarin verschillende mogelijke oplossingen met hun respectieve voor- en nadelen werden uiteengezet, werd samen met de klant een voorkeursconcept geselecteerd. Op basis van dit concept hebben wij een volledig nieuw graafwiel ontworpen, inclusief de benodigde componenten om de ombouw te realiseren:

• Aanpassingen aan het wiel en het aandrijfsysteem
• Nieuwe inlaatconstructie en schraper
• Adapterframe, afgestemd op de bestaande ladderaansluiting
• Engineering en FEM-analyse van structurele onderdelen en ladderversterking
• Details van de hydraulische aansluiting, met speciale aandacht voor onderhoudstoegankelijkheid

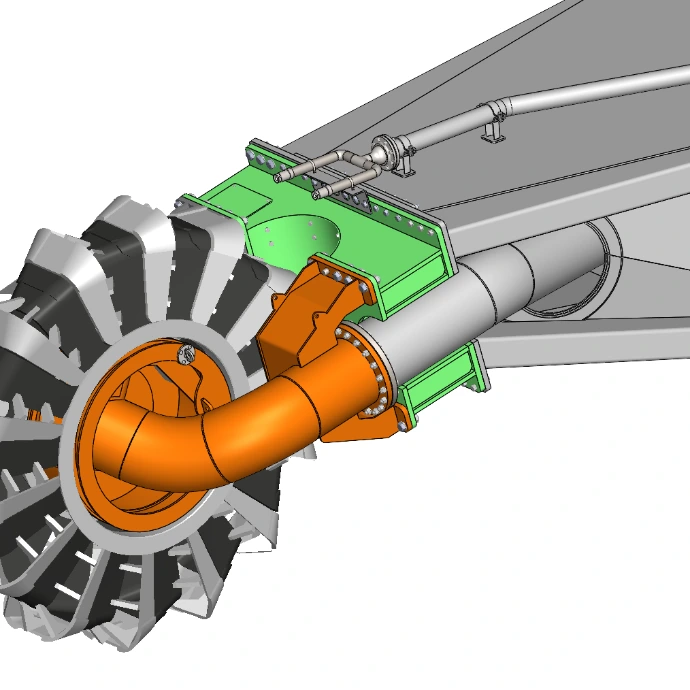

• Compleet 3D-model en 2D-productietekeningen, geschikt voor lokale fabricage
• Stuklijst en kostenraming voor de fabricage

Dankzij onze ervaring met vergelijkbare systemen konden wij snel schakelen tussen ontwerp, structurele analyse en praktische detaillering.

Het resultaat

• Een technisch correct en direct toepasbaar ontwerp
• Gereduceerd risico tijdens productie en assemblage
• Volledig inzicht in benodigde materialen en kosten

“Working with EQvolve gave us exactly the technical clarity and practical solutions we needed. They quickly understood our challenges and delivered a completely new bucket wheel design that was both stronger and easier to manufacture. The improved performance and reduced wear we’ve seen in operation prove the value of their expertise.”
